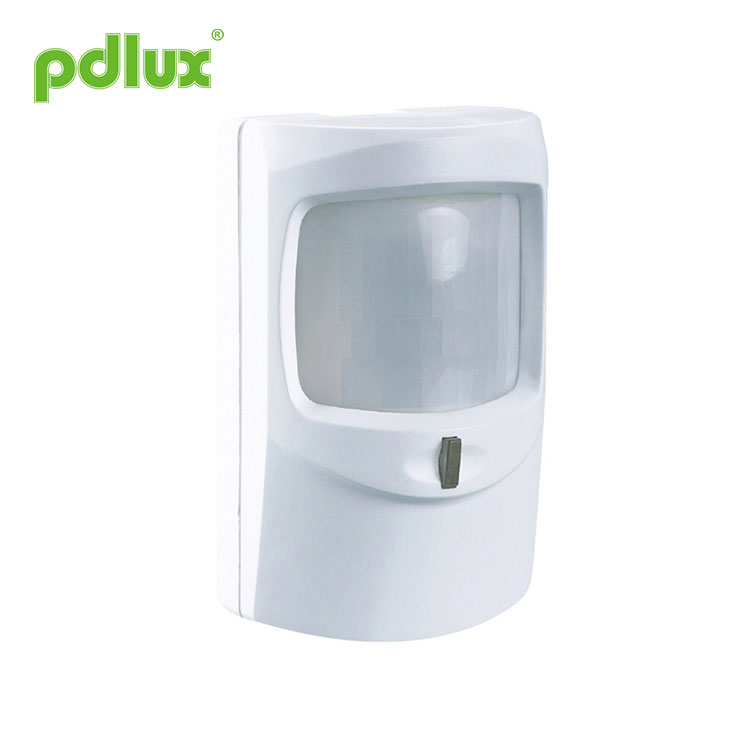

Passivum Infrared Detector Turbato per metum

PD-AL6 Sensor Alarm Instructione

Summary Productum novum genus sensoris switch est; industriam ultrarubrum detectorem, IC et SMD technologiam induit. Cum quis intrat ambitum producti deprehensio, opus sensorem ultrarubrum et signum euocato eius pare dicione unitatis, moderatio unitatis exterrebit.

Summum impedimentum immune;
·Tamper switch;
· Praeveni falsum terrorem consilium: semel aut bis sentire potes eligere ut ex thorace laneo output.
· Installation flexibilis et conveniens;

Specifications

Potentia principium: 8~16V/DC
Fermentum tempus: 60sec
Deprehensio angulus: 140°
Installation height: 1.5~3.5m
Deprehensio range:12m(max)
Temperatus operandi: -10℃~+40℃
Excitans humiditatem: <93% RH

sensorem informationem

Adscendens

Solve calcem cochleae, et frontem aperi;
Solve igitur PCB cochlea praefixo;
Aufer PCB ad superficiem extremam, et tolle PCB;
Rore trajectus linea foramina dorso.
Filum currite per foramen filum a tergo operculi dorso locatum et per foraminis praeparatum eius inmitte.
Fige dorsum velamen delectae positionis;
Coniunge potestatem et insignem filum ad clausuram terminalem secundum schema, pone PCB in operculum dorsum. Dirige temperatio verticalis et cochleae PCB restringe;
Operculum frontis claudere et cochleae obstringere.

Connection-filum

Terminatio I connect ad negans voltage "-" Terminatio 2 connect ad positivum intentione "+" Terminatio III & IV - pellexit signum filum Coniungere cum unitatem moderandi，cum ante operculum claudunt, signum filum directe coniungitur, cum operculum frontis aperitur, nexus abscinditur et unum signum unitatis regendae dat. Terminatio 5&6 - RELAY Sensorem output terminalem.

DESULTOR occasum

Tamper test

1． Sine detecto cochleæ obstringere;
2° Pone modum moderandi unitatis ad armandum;
3． Operculum frontis remove, transibit sollicitare moderamen unitatis ad terrorem excitabit;
IV "Claude frontem, moderantum unit sistit terrorem"

ambulare test

1. Vim Cie, LED rubet et micat semel omne 0.5sec, Post 60sec unitas stabili statum ingreditur;
2. Pone thoracem laneum in "sensum semel ad output" situm, ambula In agro detecto, cum unitas signum  semel detecte, signum est output et aurantiacum lumen ductum;
3. Pone thoracem laneum in "sensum bis ad output" situm, ambula In agro detecto, cum unitas signum insimulat, semel viridis ducitur, tum intra 15sec cum secundo signo deprehendes, signum est output et lumen ductum. aurantiaca.

Nota

Vitare detector ad dirigere fluxum fortem aeris, insolens temperatus fontes et directa solis.

Quaeso confirma cum prefessional institutionem.
Obsecro, amputa potestatem copiam ante institutionem et operationes remotionis.
● Fac tibi potestatem ad salutem perdidisse.
● Impropria operatio damna effecit, fabrica nullam responsabilitatem suscipit.

Productum qualitatem et fidem fovere commendamur, tamen omnia electronica quaedam probabilia inefficaces habent, quae aliquas molestias causabunt. Cum cogitabamus, supervacuis consiliis studuimus et incolumitatem quota ad nullas molestias evitandas.
Haec instructio sine nostra licentia transcribenda non debet ad alios usus.
